El conmutador de matriz multiformato Roland XS-1HDes un versátil conmutador matricial HDMI de 4 entradas / 4 salidas de mesa capaz de una resolución de hasta WUXGA / 1080p. La unidad ofrece sincronización de cuadros y escalado en todas las entradas, mientras que tres modos operativos proporcionan una variedad de aplicaciones. El modo Matrix permite el cambio de cuatro fuentes a cualquiera de las cuatro salidas, mientras que el modo Switcher permite Picture-in-Picture, compostado por teclas y disolver las transiciones. El modo dividido permite Picture-in-Picture de hasta tres ventanas integradas con posición, tamaño y capas individuales. El mezclador de audio incorporado permite mezclar el audio HDMI y la entrada estéreo analógica. También hay una función de “seguimiento de audio” que cambia el audio en sincronización con las transiciones de video. El conmutador ofrece dieciséis memorias que permiten una fácil recuperación cuando sea necesario. El XS-1HD se envía con un adaptador de alimentación y un cable de alimentación.

Principales características

Un conmutador de matriz de mesa que es del ancho de una computadora portátil de 13 “, equipado con cuatro entradas y salidas HDMI

Procesamiento de alta calidad 4: 4: 4/10 bits hasta WUXGA / 1080p

Sincronizador de cuadros y escalador en todas las entradas.

Tres modos de funcionamiento:

El modo de matriz permite cambiar de 4 fuentes a cualquiera de 4 salidas

El modo Switcher permite Picture-in-Picture, composición de claves y disolver transiciones

El modo dividido permite Picture-in-Picture de hasta tres ventanas integradas

El mezclador de audio digital incorporado de ocho canales maneja el audio de cuatro señales HDMI y una entrada analógica estéreo

Emulador EDID incorporado y compatible con HDCP

Las imágenes fijas se pueden cargar desde una unidad flash USB

Resumen del sistema

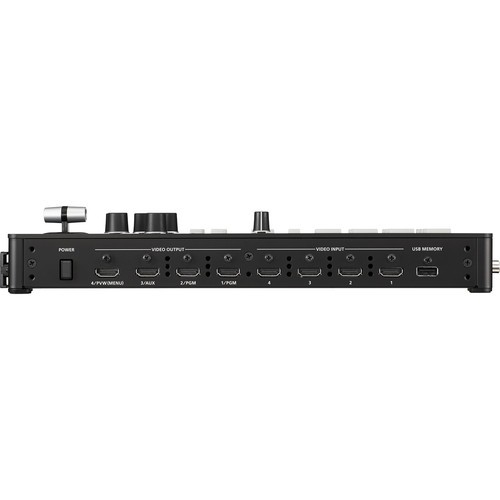

Diseño del panel: incluso con su huella compacta, el XS-1HD le permite operar sus potentes funciones usando solo el panel de operación. Dado que la entrada / salida HDMI y los controles están integrados en una sola unidad, se puede utilizar en una variedad de situaciones, como en un pequeño escritorio o podio, o en un carrito de medios

Botones de punto de cruce: estos botones seleccionan el canal de entrada para cada salida. Las columnas verticales corresponden a la entrada y las filas horizontales corresponden a la salida. Los botones están iluminados en blanco cuando hay una señal de video presente

Edición rápida: esta función le permite ajustar el video o el audio desde el panel de operación sin necesidad de acceder al menú. Puede controlar configuraciones como la posición y la escala de la imagen, la ubicación de las ventanas insertadas de Imagen en imagen y el volumen de audio

Entrada / salida HDMI: los conectores HDMI permiten la entrada y salida de video y audio (estéreo). Se incorporan un escalador y un emulador de EDID para cada entrada, y también se admite HDCP, lo que permite que incluso el contenido protegido por derechos se cambie

Puerto de memoria USB: se puede hacer una copia de seguridad de la configuración en una unidad flash USB. Las imágenes fijas también se pueden cargar y mostrar instantáneamente cuando sea necesario

Entrada / salida de audio: la entrada y salida estéreo de nivel de línea están disponibles y se pueden mezclar con el audio que se recibe a través de HDMI. Se admite la inserción y eliminación de audio, junto con el retardo de audio para ajustar la sincronización de labios

Control remoto: el control serie está habilitado. Es posible cooperar con otros conmutadores y mezcladores y controlar desde el exterior.

Modos de pantalla

Modo de matriz: Cuatro señales de video de entrada se pueden cambiar individualmente a una de cuatro salidas. Dado que se proporciona un escalador para cada una de las cuatro entradas, puede conectar una combinación de dispositivos de video como cámaras, PC, reproductores de medios, discos Blu-ray o teléfonos inteligentes. Puede alternar entre los videos mediante la entrada / salida gradual y puede ajustar el tiempo de transición deseado utilizando el botón TIME.

Modo de conmutador: este modo le permite utilizar una disolución cruzada para realizar una transición sin problemas entre las fuentes, o usar Picture-in-Picture o la composición de teclas. Se puede emitir una vista previa de entrada de vista múltiple desde HDMI OUT 4 para confirmar las fuentes de entrada mientras se opera la unidad. Si no está usando Picture-in-Picture o composición de teclas, puede usar un bus AUX para enviar una señal de video separada a un monitor de confianza u otro destino

Modo dividido: este modo compone varios videos en una sola pantalla para su salida. Se pueden componer hasta tres pantallas pequeñas en un video de fondo. La posición, el tamaño y el orden de capas de las pantallas insertadas se pueden configurar individualmente. Esto es útil cuando se requiere mostrar varios videos simultáneamente, como cuando se graba contenido de aprendizaje electrónico o presentaciones

Funciones

Procesamiento de 10 bits de 4: 4: 4 de alta calidad: el XS-1HD usa procesamiento de señales de 10 bits RGB / YPbPr 4: 4: 4, lo que garantiza que la calidad de las fuentes de entrada de video se mantiene en la pantalla de salida, especialmente con datos fuentes. El video que se cambia a una gran pantalla LED o proyector se emite con claridad nítida

Mezclador de audio digital: Esto permite mezclar la entrada de audio HDMI y la entrada estéreo analógica. También hay una función de “seguimiento de audio” que cambia el audio en sincronización con las transiciones de video

Escaladores internos: cada entrada de video está equipada con un escalador que se puede configurar individualmente. La resolución de entrada de video entrante se ajustará automáticamente a la resolución de salida. El video de salida se puede ampliar a un máximo de 1000.0% y hasta 10.0% en pasos detallados de 0.1%, lo que permite que el video se amplíe adecuadamente para la pantalla

Generador de patrones de prueba: puede generar un patrón de prueba que sea conveniente para ajustar la salida de video a un proyector o una pantalla LED grande. Se proporciona una selección de varios patrones, que incluyen barras de color, sombreado cruzado y rampa. También se incluye una función de animación que desplaza diagonalmente el patrón visualizado

Emulador EDID: puede evitar problemas de conexión entre dispositivos de video especificando el formato deseado de EDID. Esto es conveniente en situaciones como un banquete o un salón, donde la computadora conectada al XS-1HD se cambia durante todo el evento

Memorias: la configuración actual del conmutador se puede guardar en una de las dieciséis memorias. Los ajustes se pueden guardar para escenas o configuraciones específicas, y se pueden recuperar fácilmente cuando sea necesario
